For å forbedre ytelsen til aluminiumslegeringer, er det vanligvis nødvendig å styrke aluminiumslegeringene. Det er for tiden to hovedmetoder: strekkherding og varmebehandlingsforsterkning. Blant dem er varmebehandlingsforsterkning ofte brukt for kobberlegering 2XXX, silisiummagnesium 6XXX, sinklegering 7XXX og andre elementer 8XXX-serien aluminiumslegeringer; tøyningsherding brukes vanligvis for rent aluminium 1XXX, manganlegering 3XXX, magnesiumlegering 5XXX-serien aluminiumslegeringer. Silisiumlegering 4XXX-serien aluminiumslegeringer kan bruke begge forsterkningsmetodene.

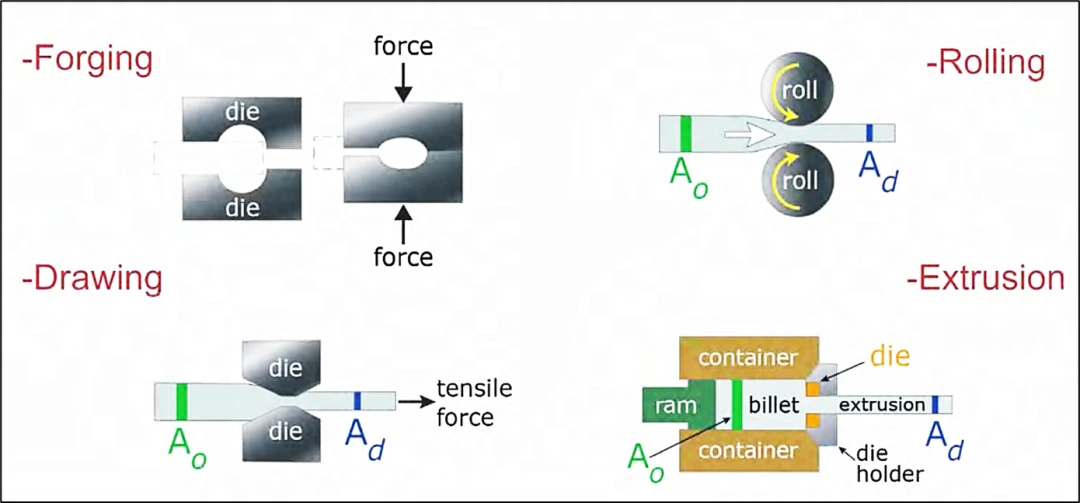

Strekkherding (Strain Hardened): Introduserer dislokasjoner gjennom plastisk deformasjon (som strekking, rulling, smiing), hindrer krystallglidning og forbedrer legeringsstyrken. Som vist i figuren nedenfor.

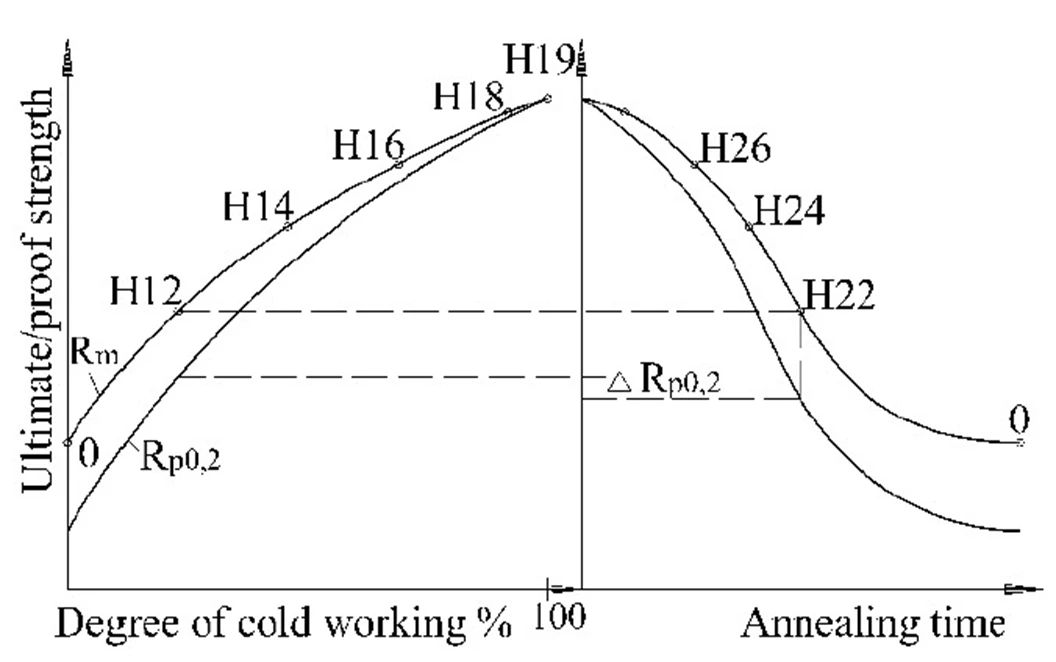

Støyherdede aluminiumslegeringer har ofte suffikset H+nummer etter koden, for eksempel 5052-H32, som betyr følgende:
Kun H1x=tøyningsherding.
H2x=tøyningsherding og delvis gløding.
H3x=tøyningsherding og stabilisering (for å sikre at mekaniske egenskaper ikke endres over tid).
H4x=strekkherding og maling.
Det andre tallet vist som x ovenfor indikerer graden av kaldarbeidsherding. 2=En fjerdedel hardt; 4=En halv hard; 6=Tre kvarter hardt; 8=Helt vanskelig; 9=Superhard. Jo høyere verdi, jo høyere styrke, men jo lavere plastisitet.

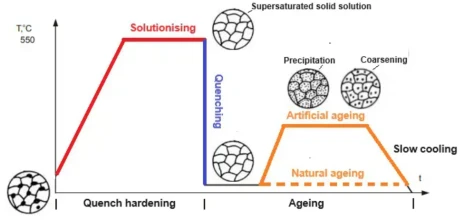

Termisk behandling: Legeringselementene formes til forsterkende faser gjennom løsningsbehandling og aldringsbehandling, og forbedrer dermed styrken, som vist i figuren nedenfor.
Varmebehandlingsforsterkede aluminiumslegeringer har vanligvis suffikset T+nummer etter koden deres, for eksempel 6061-T6, og betydningen av de forskjellige tallene er som følger:
T1: Naturlig avkjøling etter høytemperaturformingsprosess, naturlig aldring.
T2: Naturlig avkjøling etter høytemperaturformingsprosess, kaldbearbeiding, naturlig aldring.
T3: Kaldbearbeiding etter oppløsningsvarmebehandling, naturlig aldring.
T4: Naturlig aldring etter oppløsningsvarmebehandling.
T5: Naturlig avkjøling etter høytemperaturformingsprosess, kunstig aldring.
T6: Kunstig aldring etter oppløsningsvarmebehandling.
T7: Over-aldring etter oppløsningsvarmebehandling (forbedret korrosjonsbestandighet).
T8: Kaldarbeid etter oppløsningsvarmebehandling, kunstig aldring.
T9: Kunstig aldring etter oppløsningsvarmebehandling, og deretter kaldbearbeiding.
T10: Naturlig avkjøling etter høytemperaturformingsprosess, kaldbearbeiding og deretter kunstig aldring.
Strekkherding brukes vanligvis for aluminiumslegeringsprodukter som ikke krever høy form og dimensjonsnøyaktighet, og som har høye styrkekrav men lave seighetskrav. Fordi det er enkelt å bearbeide og forme og har lave kostnader, kan det brukes til noen uviktige konstruksjonsdeler, støttedeler osv. Varmebehandlingsforsterkning er egnet for felt med høye krav til ytelsen til aluminiumslegeringsmaterialer, slik som nøkkelkomponenter innen romfart, bil og andre felt, som vanligvis kreves for å ha utmerkede omfattende egenskaper som høy styrke og fettbestandighet, høy motstandsdyktighet mot fett.

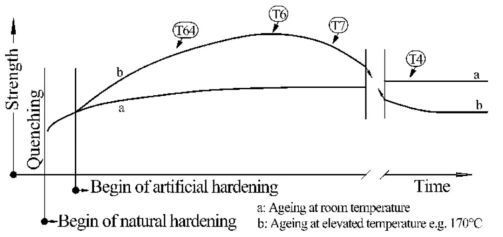

Tilbake til vårt emne, T6, det vil si kunstig aldring etter oppløsningsvarmebehandling. Som det fremgår av forrige figur, kan T6 oppnå relativt gode styrkeindikatorer samtidig som den sikrer sin omfattende ytelse, og det er derfor den har blitt mye brukt.(文章来源:微信公众号- iMechanics机械)
