Tynne-veggede ringer, for eksempel motorhus, store koblingsringer og andre kritiske romfartskomponenter, er ofte produsert med tynne seksjoner, men store diametre. Selv om disse delene er lette og kostnadseffektive-, har de betydelige maskineringsutfordringer. De tynne veggene gjør dem svært utsatt for termisk forvrengning under maskinering, spesielt når høy-intern funksjoner som boringer er involvert.
Utfordringen
Når du bearbeider komponenter med stor-diameter,-vegger, er hovedutfordringen å administreretermisk ekspansjonunder kutteprosessen. Når verktøyet samhandler med materialet,lokalisert varmeutviklingfører tilikke-lineær termisk deformasjon, noe som får delen til å deformeres eller forvrenges. Denne forvrengningen er spesielt problematisk ved maskinering av innvendige boringer eller andre presisjonsfunksjoner, siden selv et lite skifte kan kompromittere delens integritet.
Temperatursvingningerpåvirke geometrien, noe som fører til feiljustering av kritiske funksjoner.
Termisk forvrengninggjør det vanskelig å oppnå stramme toleranser for store, komplekse deler.
Ukontrollert varmeresulterer i skrot eller omarbeid på grunn av dårlig dimensjonsnøyaktighet.
Vår løsningsmetode
For å møte disse utfordringene har Bishen Precision utviklet en integrert termisk kontrollstrategi som kombinereravanserte kjøleteknologier, sann-temperaturovervåking, oglaserprofileringssystemer:
Sanntid-temperaturkontroll
Vi ansetterinfrarøde temperatursensorerintegrert i CNC-bearbeidingsprosessen for å overvåke verktøy- og arbeidsstykketemperaturer kontinuerlig. Dette lar oss justere skjæreparametere for å opprettholde et stabilt termisk miljø.
Segmentert kjøleprosess
I stedet for kontinuerlig kjølevæskestrøm bruker vi ensegmentert kjølestrategisom påfører kjølevæsker i trinn, synkronisert med maskineringsfasene. Dette forhindrer termisk sjokk og minimerer risikoen for ujevn materialutvidelse.
Laserprofilering for sann-tidsovervåking
For å opprettholde nøyaktigheten bruker vilaserprofileringssystemersom måler delens overflate og interne funksjoner mens den blir maskinert. Systemet gir tilbakemelding på dimensjonsforskyvninger forårsaket av termisk ekspansjon, og muliggjør sanntidskompensasjon og justering av verktøybaner.
Etter-avslapning etter maskinering
Etter bearbeiding holdes delene i et kontrollert miljø for å la materialet slappe av, og stabilisere de indre spenningene før etterbehandling. Dette bidrar til å sikre dimensjonsstabilitet og forbedrer den endelige nøyaktigheten.
Resultater
| Metrisk | Før optimalisering | Etter optimalisering |
|---|---|---|
| Borediameteravvik | ±0,03 mm | ±0,005 mm |
| Ovalitetsfeil | 0,06 mm | 0,01 mm |
| Termisk forvrengningspost-Kutt | Betydelig | Minimal |
| Skraprate | 10% | <1% |
Bruksområde: Motormonteringsring

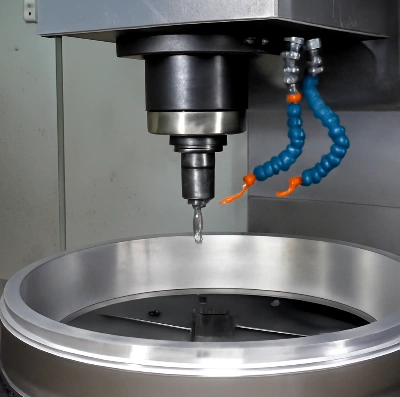

I et nylig prosjekt fikk vi i oppgave å bearbeide en stormonteringsring av aluminiumslegeringmed en veggtykkelse på 5 mm og en ytre diameter på 500 mm. Komponenten krevde høy presisjon i den innvendige boringen for riktig tilpasning med sammenkoblende deler.
Uten en presis termisk styringsstrategi, forårsaket temperatur-indusert forvrengning under skjæring boringsfeiljustering på opptil 0,03 mm, noe som førte til en høy skraphastighet. Ved å implementere vårflerfasekjølesystemoglaser profilering, reduserte vi boreavvik til under 0,005 mm, og forbedret delenes ytelse og reduserte avfall.
Konklusjon
Presisjonsmaskinering av tynne-veggede deler med stor-diameter krever grundig termisk kontroll. Gjennomtemperaturstyring i sanntid-, segmentert kjøling, oglaser-veiledet kompensasjon, har vi løst problemet med termisk ekspansjon, og sikret høy-presisjon og defekt-fri produksjon av kritiske rom- og bilkomponenter.
Hvis du står overfor utfordringer med bearbeiding med stor-diameter, tynne-vegger,kontakt oss i dagfor å lære hvordan våre avanserte termiske kontrollprosesser kan forbedre din produksjonseffektivitet og delkvalitet.
