Behandler produktfunksjoner

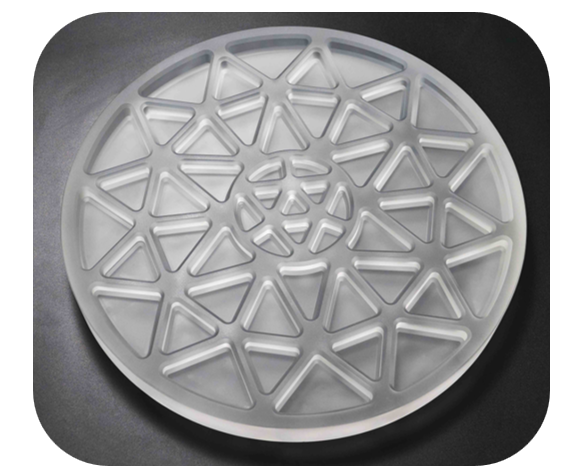

Behandlingsobjektet er en reflekterende linse av kvartsglass med en spesifikasjon på D408x20,5 mm. Kjernebehandlingskravet er hulromsslipeprosessen. Denne linsen er en spesiell optisk komponent for astronomisk observasjonsutstyr og må oppfylle de høye-presisjonsstandardene på 0,02 mm kontur og Ra0,8 μm overflateruhet på samme tid.
Industrien behandler smertepunkter
Når det gjelder produksjon av-high-end optiske enheter, er det tre store tekniske barrierer for prosessering av kvartsglass i lang tid:
Problemet med kantkollaps forårsaket av materialets sprøhet (tradisjonell kantkollapsmengde 0,433 mm)
Det er vanskelig å stabilt oppfylle standarden for ikke-sfærisk overflatekonturnøyaktighet
Risikoen for under-overflateskader forårsaket av kuttet varmeakkumulering
Når et selskap bruker tradisjonell slipeteknologi, tar det mer enn 8 timer å behandle et enkelt stykke og kan fortsatt ikke stabilt oppfylle grovhetskravene. Skraphastigheten er så høy som 35 %, noe som alvorlig begrenser masseproduksjonsprosessen av-optiske instrumenter av høy kvalitet.
Innovasjon avMIDLøsning
Med tanke på de fysiske og kjemiske egenskapene til kvartsglass, har MID R&D-team implementert to viktige teknologiske gjennombrudd:
Multi-ultrasonisk grønt fresesystem: integrerte funksjoner for aksial vibrasjon og radiell kompensasjon
Variator ultralyd prosesseringsteknologi: stabil amplitudekontroll i området 4-6μm
Prosessoppgraderingsresultater
Faktiske produksjonsdata viser at løsningen oppnår fler-ytelsesforbedring:

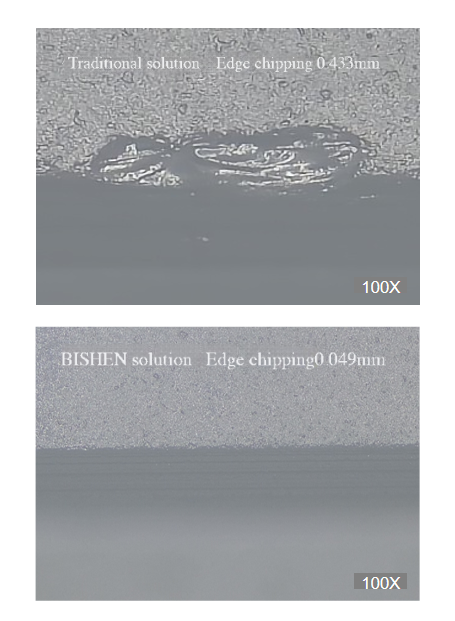

1. Kantkollapskontroll: 0,049 mm (reduksjon på 88,7 %)
2. Overflatekvalitet: Ra＜0,6μm (25 % bedre enn industristandarden)
3.Konturnøyaktighet: 0,015 mm (økning på 33,3 %)
4. Behandlingseffektivitet: Arbeidstiden for enkelt-stykke reduseres til 3,2 timer
Spesielt når det gjelder varmepåvirkningskontroll, synker temperaturen på arbeidsstykkets skjæresone med 42 grader, og unngår effektivt potensielle skader som mikrosprekker.
【OmtrentMID】
Med mer enn 10 års erfaring innen presisjonsproduksjon,MIDhar fokusert på forskning og utvikling av spesielle prosesser som ultralydbearbeiding og lasermikromaskinering, og betjener produksjonsbedrifter innen romfart, optiske instrumenter og andre felt, og har nå blitt den foretrukne løsningsleverandøren for høy-behandling av sprøtt materiale.
