Essensielle temperaturkompensasjons- og miljøkontrollteknikker for suksess med presisjonsmaskinering

Ved presisjonsmaskinering antar mange at dimensjonsnøyaktigheten hovedsakelig bestemmes avskjæreverktøyellermaskinparametere. I virkeligheten ligger ofte den avgjørende faktoren imiljø.

Hvorfor miljøkontroll er standard i vestlig produksjon

I avanserte-europeiske og amerikanske verksteder anses klimakontrollerte-miljøer som grunnleggende infrastruktur:

Temperaturkontroll: 20 grader ±1 grad

Fuktighetskontroll: 40–60%

Maskinoppsett: sanntids-temperaturkompensasjonssystemer

Metaller utvider eller trekker seg sammen med temperatursvingninger. Selv en liten endring kan introduserefeil på mikron-nivå. For eksempel har stål en termisk ekspansjonskoeffisient på11.5 μm/m·K. Et arbeidsstykke på 1 meter vil vokse11.5 μmmed kun 1 grads stigning.

Dette er grunnen til at vestlige produsenter selvsikkert krever±5 μm eller til og med ±2 μm toleranser-fordi miljøet deres sikrer konsistens mellommaskineringsresultaterogsluttkontroll.

Utfordringen i typiske verksteder

I mange asiatiske verksteder kan temperaturen svinge mye:

Sommerbutikkgulv: 35 grader

Vinterbutikkgulv: 5 grader

Daily variation: >10 grader

Under disse forholdene, selv med samme maskin, samme verktøy og samme program,målinger tatt om morgenen og ettermiddagen kan avvike med 10–15 μm.

Mange skylder først på verktøyslitasje eller maskinnøyaktighet. Men den egentlige grunnårsaken ertemperaturavvik.

Sammenligning under samme maskineringsprosess:

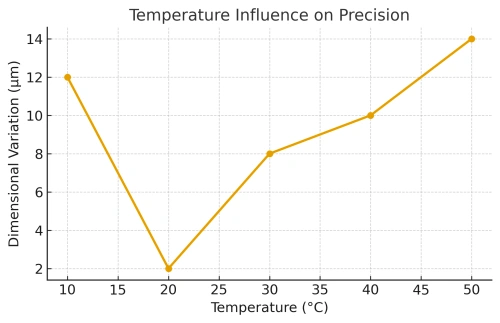

Temperatur-Presisjonskurve

Vår løsning: Klima-kontrollerte rom + temperaturkompensasjon

For å møte luftfarts-, medisinske og høye-presisjonskrav, har vi bygget enklimakontrollert-maskinverksted:

Konstant 20 grader ±1 grad året-

Forvarming for maskinerfor å oppnå termisk balanse

Sanntid-temperaturkompensasjonfor å korrigere dimensjonsdrift

Samlet inspeksjonsmiljøfor å sikre at målingen samsvarer med maskinering

Dette sikrer at begge delermaskineringogundersøkelseoppstår under samme grunnlinje, og eliminerer avvik som "deler ser riktige ut på maskinen, men feiler under måling."

Hvorfor dette er viktig for vestlige kunder

For produsenter av romfart, medisin og halvledere er miljøkontrollikke et alternativ, men et krav.

Uten stabilitet er "presisjonsmaskinering" bare et slagord.

Med stabilitet,±2–5 μm toleranserbli virkelig oppnåelig.

Det er derfor sertifiseringer (AS9100, ISO13485) krever miljøkontroll.

Konklusjon

Verktøy og maskiner betyr noe-menmiljøstabilitet er den skjulte nøkkelen til ekte presisjon.
Ved å kombinere klimakontrollerte-verksteder med temperaturkompensasjon sikrer vi at hver del vi leverer oppnår konsistent, kontrollerbar nøyaktighet.
