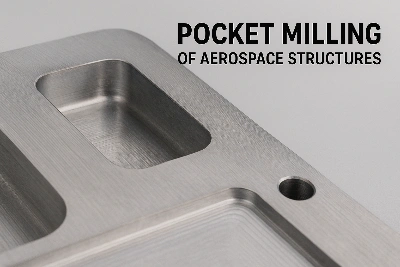

Flykroppsrammer og vingespeil gjennomgår ofte aggressiv materialfjerning via lommefresing for å redusere vekten. Disse "lette lommene" er avgjørende for strukturell effektivitet,-men skaper en skjult utfordring: Når innvendig materiale fjernes, frigjøres gjenværende spenninger ujevnt, noe som fører til vridning eller forvrengning av delen.
Utfordringen
Lommefresing avlaster-oppbygd produksjon og varme-belastning som er fanget i fast materiale. Uten nøye kontroll kan denne avlastningen forårsake synlige geometriske avvik i ribber, kanter eller monteringsflater. For strukturelle komponenter med høy-presisjon, gjør selv mindre skjevheter deler ubrukelige eller krever kostbar reparasjon.
Tilnærming til løsning
Vi utviklet en fler-teknikk for å motvirke deformasjonsrisiko:
Symmetriske bearbeidingssekvenser
Pocking utføres i et speilvendt, vekslende mønster-f.eks. fresing av lommer fra motsatte sider etter hverandre-for å balansere avlastning og minimere vridningstendensen.
Mellomliggende stress-Lettelsesgløding
Mid-prosessgløding utført ved kontrollerte temperaturer (~300–400 grader for aluminiumslegeringer, eller passende nivåer for titan/legeringer) reduserer restspenningen før den endelige finishen.
Lave-stresskuttparametere
Redusert radiell inngrep, lavere matehastigheter og kjølt skjærevæske kombineres for å holde skjære-indusert termisk og mekanisk stress på et absolutt minimum.
Oppnådde resultater
Forvrengning ble redusert til < 0,02 mm over et 1-meters lyspanel mot > 0,1 mm i utgangspunktet
De endelige delene møtte flathet og monteringstoleranse uten omarbeiding
Syklustidspåvirkning holdt under 10 % takket være optimalisert glødeplanlegging
Når store strukturelle komponenter trenger å lette gjennom lommefresing, handler prosessen ikke bare om å fjerne materiale-det handler omforutsi og håndtere stressfrigjøring. Gjennom kontrollert symmetri, varmebehandling og skånsom skjæring sikrer vi at hver lommefrest etterlater delen nærmere sannheten, ikke lenger fra spesifikasjonene.
Hvis dette samsvarer med utfordringene du står overfor-vridning i store utfreste lommer, presisjonsflathet i strukturelle hus-slipp meg jobbfilen din (STEP eller IGES), så vil jeg foreslå en balansert stresshåndteringsstrategi skreddersydd for materialet og maskinen din.
