I romfartsindustrien krever store strukturelle komponenter-som flykroppsseksjoner eller robotbaseenheter-ofte flere vendinger og om-refiksering under maskinering. Hver gang delen -klemmes på nytt, oppstår det minutt datoforskyvninger. Selv om de er individuelt ubetydelige, kan disse forskyvningene betydelig feiljustere sluttmonteringsfunksjoner som monteringshull og datumoverflater.
Utfordringen
Hovedproblemet er akkumulert posisjoneringsfeil:
Datumdriftoppstår med hver re-klemme på grunn av forskjeller i klemmemoment, liten festebevegelse eller festeforvrengning.
Koordinat stablingbetyr at hvert nytt oppsett bygger på tidligere små feil.
Til og med<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Løsningsstrategi
En integrert tilnærming ble utviklet for å eliminere kumulative feil:

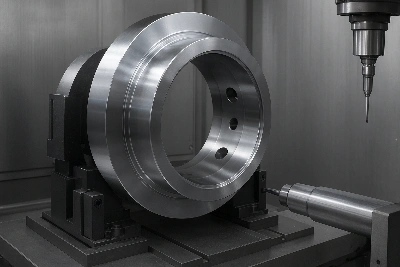

Tilpasset modulær armaturdesign
Armaturer ble konstruert med en kombinasjon av primære datumoverflater, sekundære justeringsfunksjoner og justerbare mellomlegg. Denne utformingen tillater minimal reposisjoneringsfeil og-fixturkorreksjon under re-omklemming.
Multi-ansiktsbearbeiding i ett enkelt oppsett
Ved å bruke utvidede-lengdeverktøy og rekkevidde på 5-akser, fullføres store flater og referansefunksjoner i ett oppsett når det er mulig-og reduserer gjenskaping av koordinater.
Optisk verktøyjustering + under-prosessundersøkelse
Etter hver vending gjenoppretter optisk kantdeteksjon- verktøydatumet til hovedreferansen. Dette etterfølges av-maskinundersøkelse av kritiske funksjoner for automatisk å justere verktøybanen basert på målte forskyvningsdata.
Resultater
| Trekk | Før implementering | Etter implementering |
|---|---|---|
| Akkumulert datumdrift | >0,015 mm | < 0.005 mm |
| First-Pass Yield | ~80% | > 98% |
| Omarbeid på grunn av feiljustering | Hyppig | Veldig sjelden |
Hvis du møter toleranseavvik i store 5-aksesammenstillinger, sikrer denne prosessen-tilpassede armaturer, minimaliserte oppsett og justert digital kompensasjon at maskineringsprosessen bygger stabilitet inn i delen, ikke feil i datumet.
